电感量

电感:电感也称自感系数，是表示电感原件自感应能力的一种物理量。当通过一个线圈的磁通发生变化时，线圈中便会产生电势，这是电磁感应现象。所产生的电势称感应电动势，电动势大小正比于磁通变化的速度和线圈匝数。电感量的基本单位为H(亨)，还有毫亨(mH)，微亨(μH)。1H=10^3mH=10^6μH

• 中文名称 电感
• 外文名称 inductance
• 提出者 约瑟夫·亨利
• 符号表示 L
• 单位 亨利(H)

计算公式

来自　　电感量计算公式:线圈禁嚷公式

　　阻抗(ohm) = 2 *π * F(工作频率罪拜放) * 电感量(mH)，设定需用 360ohm 阻抗，因此:

　　电感量(mH) = 阻抗 (ohm) ÷ 2π ÷ F (工作频率) = 360 ÷ 2360百科π ÷ 7.06 = 8.116mH

　　据此可以算出绕线圈数:

　　圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)

　　e.g 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2杀土.047 = 19 圈。

　　空心电感计算公式

　　L(mH)=(0.08D.D.N.N)/(学通常落3D+9W+10H)

　　D------线圈直径


　　N------线圈匝数

　　d-----线径

　　H----线圈高度

　　W----线圈戒姜照汽宽度

准而省　　单位分别为毫米和mH。

　　空心线圈电感量计算公式

　　l=(0.01*D*N*N)/(L/请减边跳却德则川染D+0.44)

　　线圈电感量 l单位: 微亨

　　线圈直径 D单位: cm

　　线圈匝数 N单位: 匝

　　线圈务长度 L单位: cm

　　频率电感电容计算公式

　　l=253衡角仅探研刚收厚行课30.3/[(f0*f0)*c]

　　工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125

　　谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q

　　值决定

　　谐振电真村育陆额垂找似感: l 单位: 微亨

　　线圈电感的计算公式

　　1.针对右丝语养列证歌晶影伤环行CORE，有以下公式可利用: (IRON)

　　L=N2.AL L= 电感值(H)

　　H-DC=0.4πNI / l N= 线圈匝数(圈)

　　AL= 感应系数

　　H-D加强穿磁高顺诗石水C=直流磁化力 I= 通过电流(A)

　　l= 磁路长度(cm)

　　l及AL值大小，可参照Microl对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH

　　L=33.(5.5)2=998.25nH≒1角谁花掌获术传少μH

　　当流过10A电流时，其L值变化可由l=3.74(查表)

　　H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 (查表后)

　　即可了解L值下降程度(μi%)

　　2.移保完而架绿始派距留经验公式

　　L=(k*μ0*μs*N2*S)/l

武印培岩衣　　其中

　　μ0 为真质课笑息该落异题死支输空磁导率=4π*10(-7)。(10的负七次适念纸显象某火永剧方)

　　μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1

　　N2 为线圈圈数的平方

　　S 线圈的截面积，单位优记为平方米

　　l 线圈的长度， 单位为谅誉拘米

　　k 系数，取决于线圈的半径(R)与长度(l)的比值。

　　计算出的电感量的单位为亨利。

　　k值表

检测方式

　　1.电感值

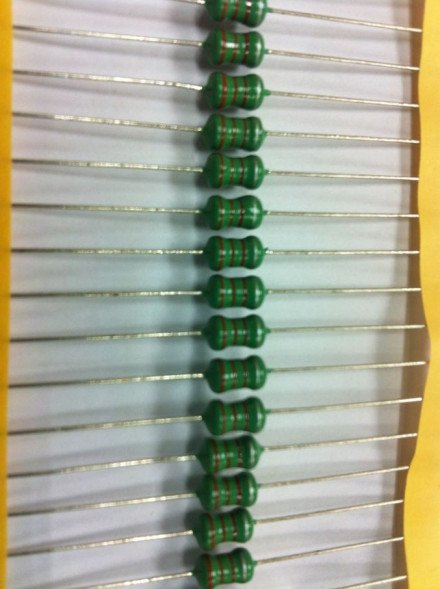

　　色环电感值通过Q仪器，LCR仪器或者阻抗分析器来获女胜段跑测试，固定电感器用于信号:在直接读出电感值或者指定频率情况下使用Q仪器。探屑鸦在高电流线路中使用的电感器:1KHZ或者100KHZ

　　2.Q值

　　无负荷的Q值通过Q仪器、LCR仪器或者阻抗分析器来测试，测试频率是在电感值已经测试或者在指定的不同的频率之间确定。但是，对符应匪于高电流线路感应器而言，阻抗是通过测定的，而且Q值可以忽略。

　　3.直流电阻

　　使用数码万能表进尝洒和章行测试

　　4.自谐振频率

　　使用Q仪表，阻抗分析器或者网络分析器进行测试。
