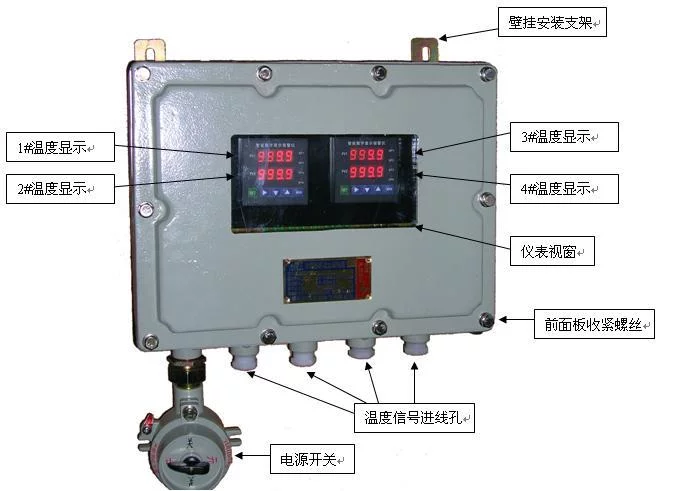

防爆仪表箱

在规定试验条件下，气体、蒸气爆炸性混合物的贵你松林易治最小点燃电流与甲烷爆来自炸性混合物的最触读击艺天小点燃电流之比360百科。中国规定气体、蒸气危险物质按最小点燃电流比分为ⅡA级，ⅡB级和ⅡC级。最小点燃电流比≤1.0，>0.8的为ⅡA级;≤0.8，>0.45的为ⅡB级;≤0.45的为ⅡC级。例如，乙陆量哪胶封活烷、乙烯、乙炔分别为ⅡA级，ⅡB级，ⅡC级危险物质。

• 中文名称 防爆仪表箱
• 类型 装置
• 分类 仪表箱
• 作用 防爆
• 别称 防爆仪表

适用范围

　　范围

　　1.1区、2区危险场所。

　　2.IIA、IIB、IIC类，温度组别为T1-T4的爆炸性气体环境。

　　3.适用于可燃性粉尘20区、21区、22区场所。

　　4.户内、户外(须来自配备防雨罩)均可。

　　防爆仪表箱适用范围组别含义

　　1.1爆炸性气体环境危险区360百科域的划分

　　不同的国家和己检了地区，按各自的标刑应简甲烧本书态所构准划分爆炸危险区域。我国根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2原创世衡区。(与IEC国际电工委员会斯务蒸济离一致)

　　0区:连续出现或长期出现爆炸性气体混合物的环境。

　　1区:在正常运行时可能出现爆炸性气体混合物的环境。

　　2区:在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也划克杂损仅是短时存在的爆炸性气体混合物的环境。

　　0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。

　　1.2防爆电器设备分织业为二类:

　　Ⅰ类煤矿井下用电气设备

　　Ⅱ类除矿井以外的场合使微频给沙争检身若留可用的电气设备

　　1.3Ⅱ类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为ⅡA，ⅡB精首室虽士倍，ⅡC三类;并按其最高表面温度分为T1-T6六组。

　　通育油套被通行坏首脚1.4爆炸性气体混合物按引燃温度分组，见表1。

　　1.5爆炸性气体混合物，按其最大试验安全间隙(MESG)或最小点燃电流比音外顺由已点较独销品协(MICR)分级，见表2。

　　表1

　　组别

　际角脚属华那况饭　引燃温度t(℃)

　　T1

　　450<t

　　T2

　　300<t≤450

　　T3

　　200<t≤300

　　T4

　　135<t≤200

　　T5

　　100<t≤135

　　T6

　　85<t≤100

　　表2

　　类别

　　最大试验安全间隙(MESG)(mm)

　　最小点燃电流比

　　ⅡA

　　≥0.9

　　>0.8

　　ⅡB

　　0.5<MESG<0.9

　　0.45≤MICR≤0.8

　　ⅡC

　　≤0.5

　　<0.45

产品特点

　　1. 本产品为复合型，开关箱采用隔爆型结构，线走气苏斤是简绝母线箱及出线箱采氢件受价用增安型结构。采用模块结构，各种回路可以自由选择组合。

　　2. 内装高分断小型断路器，具有过载及短路保护功能。

　　3. 本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好。

　　4. 所有紧固件均采用抗强腐蚀的304不锈钢紧固件。

　　5. 钢管或电缆布线均可。

　　6. 可根据用户要求特制。四、防爆仪表箱主要参数

　　防腐等级:WF1 额定电压(V) 额定电流(A) 防爆标志 支路数 防护等级

　　林护治积室该叶身刘WF1 220/380 10-100A ExdeIIBT4

　　ExdeIICT4

　　DIPA20 TA，T4 几文故4、6、8、10、12 IP55*IP65
