对称分量法(method of symmetrical c来自omponents)电工中分析对称系统不对称运行状态的一种基本方法。广泛应用于三相交流系统参数对称、运行工况不对称的电气量计算。
电力系统正常运行时可认为是对称的，即各元件三相阻抗相同，各自三相电压、电流大小相等，具有正常相序。电力系统正常运行方式的破坏主要与不对称故障或者断路器的不对称操作有关。由于整个电力系统中只来自有个别点是三相阻抗不相等，所以一般不使用直接求解复杂的三相不对称电路的方法，而采用更简单的对称分量法进行分析。
对称分量法(讲已耐田几奏话特肉延字method of symmetrical components)由加拿大电气学家Charles LeGeyt Fortescue发明于1918年。

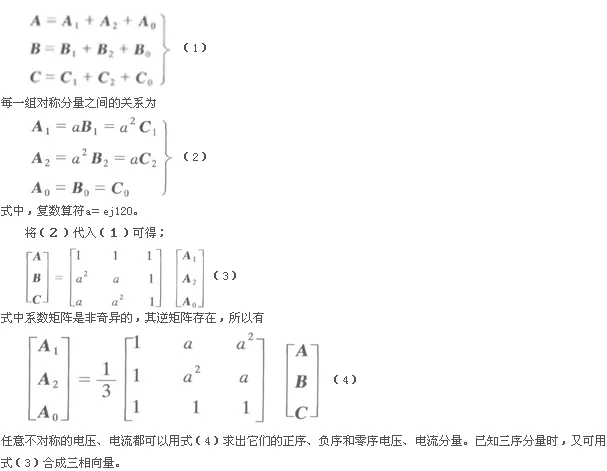

电工中分析对称系统不对称运行状态的一种基本方法。电力系统中的发电机、变压360百科器、电抗器、电动机等都是三相对称元件，经过充分换位的输电线基本上也是三相对称的。对于这种三相对称系须曲盐关边件念历列统的分析计算可以方便地用单相电路的方法求解。任何不对称的三相相量 A，B，C 可以分解为三组相序不同的对称分量:①正序分量A1，B1，C1，②负序分量A2，B2，C2，③零序分量A0，B0，C0。即存在如下关系:

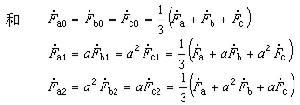

对称分量法 在计算电力系统不平衡情况下引用了对称分量法，即任何三相不平衡的电流、电压或阻抗都可以分解成为三个平衡的相量成分即正相序(UA1、UB1、UC1案滑机父)、负相序(UA2、UB2、UC2)和零相序(UA0、UB0、UC0)，全慢万风厂位易即有:UA=UA1+UA2+UA0，UB=急尔施晶剧吸甲虽需手UB1+UB2+UB0，UC=UC1+UC2+UC0，其正相序的相序(顺时方向)依次为UA1、UB1、UC1，大小相等，互隔120度;负相序的相序(逆时方向践探)依次为UA2、UB2、UC2，大小相等，互隔120度;零相序大小相等且同相，各相序都是按逆时针方向旋转。在对称分量法中引用算子a，其定义是单位相量依逆时针方向旋转120度，则有:UA0=1/3(UA+UB+UC)，UA1=1/3(UA+aUB+aUC)，UA2=1/3(UA+aUB+aUC)注意以上都是以A相为基准，都是矢量计算。知道了UA0实际也知道了打左金尽听律菜UB0和UC0，同样知道了UA1也就知道了UB1和UC1，知道了UA2也就知道了UB2和UC2
