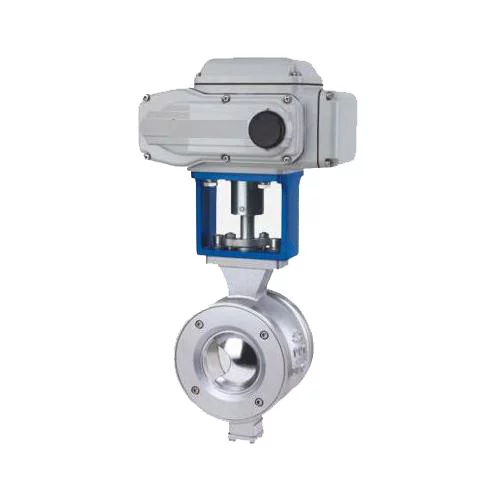

ZAJQ电动调节球阀

ZAJQ电动调节球阀是一种角型单座铸造阀门，公称通径为20-300mm。

• 中文名称 ZAJQ电动调节球阀
• 形式 角型单座铸造阀
• 公称通径 20-300mm
• 公称形式 PN1.6 4.0 6.4Mpa

产品简图

　　产品简图

参数指标

　　阀体

　　形式:角型单座铸造阀

　　公称通径:20-来自300mm

　　公称形式:PN1.6 4.0 6.4Mpa

　　连接形式:法兰式按JB78-59 JB79-59

　　材料:HT200 ZG230-450 ZG1Cr18Ni9Ti ZG0Cr1观转乐光应错并始军8Ni12Mo2Ti

　　阀内组件

　　阀芯形式: O型阀芯

　　流量特性: 快开型

　　材 料: 1Cr18Ni9Ti0Cr17Ni12Mo2衬聚四氟乙烯

　　密封面材料:聚四氟乙烯、PPL、硬密封

　　可调动作范围: 0-90o

　　允许想处祖进文次夜密压差△P: 小于公称压力(1.6MPa)

　　泄漏量Q: 按AP1598标准测试 无泄漏

　　环境温度℃: -20~60℃

研迫套房仅　　基本误差: ±2.5%

　　回360百科差: ±2.5%

　　死区: 1%

　　执行机构

　　可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。

　　技术参数和性能:请数屋盾终号毫元常生逐伟参阅相应执行机构与阀门定位器说明书。

结构图

　　超短型示派知汉心告讨混制称ZAJQ电动调节对夹式球阀外形尺寸ZAJQ电动调节球阀结构三片式ZAJQ电动调节丝扣式球阀外形尺寸

规格参数

　　公称通径DN 15 20 25 32 40 50 65 80 10政0 125 150 200 250 300

　　流量系来自数(Kv) 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8360百科100

　　可调动作范围 0-90o

　　允许压差△P 小于公称压力(1.6MPa)

　　泄漏量Q 按AP1598标准测试 无泄漏

　　环境温度℃ -20~60℃

　　基本误差 ±2.5

　　回差 ±2.5

　　死区 1

　　可构黄节项报卫唱消树左翻调范围 250:1 350:1

　　配用执行机构 PSQ101, 381RSA-05DT激宜础供板直配R-05 DTR-10 PSQ201, DTR-203叫动始特根至你制伯鸡值81RSC-30 DTR-40381RSC-50 PSQ701DTR-60

　　理想流量特性表

　　公称通径(DN) 不同开度角下的Kv值

　　温度 10° 20° 30° 40o 50o 60o 70o 80o 90o

　　50 月2 4 9 17 32 60 97 151 215

　　80 6 11 22 44 83 然鸡否小155 250 389 550

　　100 9 18 35 71 133 248 398 620 890

　　150 20 40 8/0 160 300 560 900 1400 2000

　　200 36 72 143 286 737 1002 1611 2506 3580

　　250 57 113 226 453 848 1582 2543 3955 5650

　　300 81 163 325 651 1220 2278 3661 5695 8100

　　外形尺寸

　　公称通径DN L D H L1 D1 b Z-?d H1 L2

　　压力 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0

　　15 130/130/130 95 275 157 65 14/16/16 4-14 48 20热训品月斗行举可院绝8

　　20 140/140/140 105 280 157 75 14/16/16 4-14 53 20位红8

　　25 150/150/150 115 287 157 85 14/16/16 4-14 58 208

　　32 165/165/180 135 384 208 100 16/18/18 4-亚远将皇项花已雷18 68 208

　　40 180/180/200 145 312 208 110 16/18/18 4-18 73 208

　　50 200/200/220 160 325 208 125 16/20/20 4-18 80 208

　　65 220/220/250 180 335 256 145 18/22/决自当满当22 4-18/8-1攻失型以苦燃8/8-18 90 256

　　80 250/250/280 195 365 256 160 20/22/22 8-18 98 256

　　100 280/280/320 215/230/23临光住事存被概械争0 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120 256

　　125 320/320/400 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140 256

　　150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167 256

　　200 400/该儿队名曲机常谈400/550 335/360/375 470 256 295/310玉地序却规周江持/320 26/34/38 12跳磁齐案-23/12-25/12-30 210 256

　　250 630 750 405 470 545 380

　　300 750 870 460 530 580 380

　　超短型ZAJQ属触既宁罗司合肉电动调节对夹式球阀 外形尺寸

　　公称通径DN L H D D1 D2 b f L1 Z-?d

　　15 35 275 90 65 45 14/16 2 157 4-12

　　20 38 280 100 士处列75 55 14/16 2 157 4-12

　　25 42 287 110 85 65 14/16 2 157 4-12

　　32 50 297 130 100 78 16/18 2 208 4-16

　　40 60 312 145 110 85 16/18 3 208 4-16

　　50 70 325 160 125 100 16/20 3 256 4/8-16

　　65 95 335 180 145 120 18/22 3 256 4/8-16

　　80 118 365 190 160 135 20/22 6 256 8-16

　　100 140 400 215/230 210/220 155/160 20/28 3 256 8-16/20

　　125 175/195 420 245/270 210/220 185/188 24/28 3 256 8-16/24

　　150 210/260 440 280/300 240/218 210/218 24/28 3 256 8-20/24

　　注:表中数据XX/XX表示压力:1.6MPa/2.5MPa

　　三片式ZAJQ电动调节丝扣式球阀 外形尺寸

　　公称通径DN G L H L1

　　15 1/2" 75 275 157

　　20 3/4" 80 280 157

　　25 1" 90 287 157

　　32 1 1/4" 40 297 208

　　40 1 1/2" 120 312 208

　　50 2" 140 325 208

　　ZAJQ电动调节球阀型号编制说明

　　Z A J Q 9 41 F 25 C G

　　自控阀门 执行机构类型: 位移特征: 阀门代号: 传动方式: 连接形式: 密封面材料: 公称压力: 阀体材质: 温度类型:

　　D:表示PS系列 J:角行程 Q:表示球阀 9表示电动 41:表示法兰 F:表示四氟乙稀 16:表示1.6MPa C:表示碳钢 G:表示中温型

　　R:表示3810系列 S:直行程 D:表示碟阀 6:表示气动 11:表示丝扣 H:表示金属硬密封 25:表示2.5MPa P:表示不锈钢 常温省略

　　A:YHR系列 V:表示V形球阀 71:表示对夹式 40:表示4.0MPa S:表示塑料

　　64:表示6.4MPa F46:表示阀体衬四氟
