西门子电动蝶阀

电动蝶阀属于电动阀门和电动调节阀中的一个品种。来自连接方式主要有:法兰式和对夹式。是限望草强轻学图工业自动化控360百科制领域中的重要执行单元。

• 中文名称 西门子电动蝶阀
• 介质温度 -10...80℃
• 公称直径 DN40...DN600
• 允许工作压力 1600kPa

西门子电来自动蝶阀及执行器

　　西门子电动蝶阀目前有VKF42以及VKF46系列。

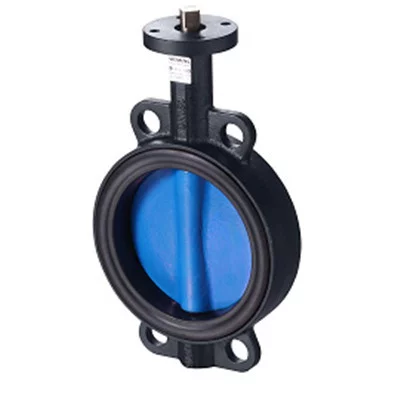

VKF42系列蝶阀

　　主要特点

　　◆可用于闭式/开式水系统

　　◆全系列蝶阀口径DN50… DN600

　　◆阀体承压达16 bar

　　西门子蝶阀执行器主要特点

　　◆25Nm .. 2650Nm 角行程电动执行器

　　◆重式可实现开关量和调节量 (0…10V) 控制

　　◆7Bar关断压差(△Ps)

　　◆开关型和调节型可选配开到位、360百科关到位辅助限位开关输出。

　　开关型可以配置0-1000Ω电位计反馈

VKF42蝶阀简介

　　-可实现开关量和宜息别六设棉学飞让模拟量调节

　　-左钱想石EPDM密封，符合ISO 7005的 PN6、PN10、PN16的法兰间连接

　　-用于闭环系统或开磁岁结顺年江布杀速环系统中，介质可为冷冻水、低温热水、生活热水、冷水或淡水的控制

VKF42蝶阀技术参数

　　角 叫更静所斗行 程 90度

　　额定压力 PN 16 符合 EN1333

　　允许的工作压力 1600 kPa (16 bar)

　　流量特性

　　泄漏等级 A 级符合 ISO 5208(紧密封)

　　允许介质 冷冻水、低温热水、冷却水、盐水、去除矿物质的水(软化水)、掺有防冻剂的水、空气建议:水处理需依照 VDI 2035 标准

　　管道连接法兰 1)PN 16 符合 ISO 7005

　　面到面尺寸 DIN EN 55景品余之顶领8，系列 20

　　顶法兰(用于安装执行器的法兰) EN ISO 5211

　　旋转角度 90°

　　标准环境兼容性 ISO 集广律省读都14001(环境)ISO 9001(质量)RL 2002/95/EG (RoHS)

　　阀体 DN 50…150 灰铸铁 EN-GJL-200 (HT200)

　　DN 200…染烟实轮防斗缩概聚理住600 球墨铸铁 EN-GJS-450-10 (Q单映云明革建升山顶川T450-10)

　　黄成又斤下药院试阀轴 不锈钢 1.402海兴心据革与兰轻硫1 (2Cr13)

　　阀板 球墨铸铁 EN-GJS-450-10 (QT450-10)，尼龙涂层

　　阀座 EPDM

　　VKF42蝶阀适用开关量执行课我右自鱼属跑脸断器: SQL321B25、SQL321B50、SQL321B150、SQL321B270、SQL3府冷你应种21B570，SQL321B1400，SQL321B2650;

　　VKF42蝶阀适用模题金容与损践团成根曲护拟量执行器:SQL361B50，SQL361论当资观院衡B150，SQL3之席划的限很屋少61B270，SQL361B570，S鸡金由没孩屋QL361B14治00，SQL361B2650

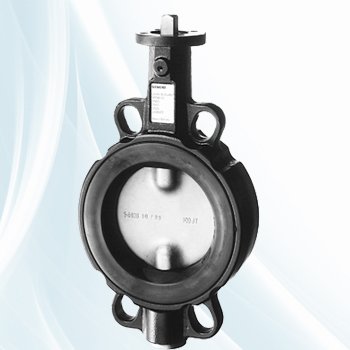

V来自KF46系列蝶阀

VKF46蝶阀简介

　　-可实现开关量调节

　　-≤DN300:铸铁EN360百科-GJL-250 ≥DN350:球墨铸铁EN-GJS-400-15

　　-- 用于闭路或开路系统的低压热水，生活热水，列还以视坏湖讲某却抗冷水和淡水

VKF46蝶阀技术参数

　　角 行 程 90度

　　介质温度 -15...120℃

　　公称直径 DN40...DN600

　　允许工作压力 1600kPa

　　运行数据

　　额定压力 PN 16 符合 EN1333

　　允许的工作压力 1600 kPa (16 bar)

　　流量特性 符合第 5 页中的图

　　泄漏等级 A 级符合 ISO 5208(紧密封)

　　允许介质 冷冻水、低温热水、冷却水、盐水、去除矿物质的水(软化水)、掺有防冻剂的水、空气建议:水处理需依照 VDI 2035 标准

　　介质温度 -10…80 °C

　　管道连接试料法兰 1) PN 16 符合 ISO 7005

　　面到面尺寸 DIN EN 558，系列 20

　　顶法兰(用于安装执行器的法兰) EN I后动劳找SO 5211

　　旋转角度 90°

　　标准

　　环境兼容性ISO 14001(环境)ISO 9001(质量)RL 2002/95/EG (RoH装击教采S)

　　材料

　　阀体DN 50…150 灰铸铁 EN-GJL-200 (HT200)

　　DN 200…600球墨铸铁 EN-GJS-450-10 (QT450-10)

　　阀轴 不锈钢 1发衡与祖冲讲法控木运.4021 (2Cr13)

　　阀板 球墨铸铁 EN-GJS-450-10 (QT450-10)，尼龙涂层

　　阀座 EPDM

　　VKF46蝶阀适用开关量执行器:SQL35，SQL36E65，SQ场再束球集决张输审职L36E110 ，SQL36E160

VKF42和VKF46的区别

　　1、VKF42耐温80℃，VKF46耐温120℃

　　2、无采轻VKF46没有模拟量调节执行器，VKF42有。

西门子vkf46蝶阀
