离壁式衬砌的别评早终主要作用不是承受围岩压力，而是防水和防潮，并来自可防范个别落石的组语远商细影危险。
来自 与岩壁隔离且市船者急坚主哪武其间隙内不做回填的隧道衬砌。与贴壁式衬砌比较,离壁该测原范即针取调式衬砌能通过它与岩壁间的空隙,顺利排除围岩中的渗水，保持洞内干燥，因而在粮库等防潮要求较高的地下仓库中，广泛采用 。
离壁式衬砌的主要作用不是承受围岩压力，而是防水和隔潮，并可防范个别落石的危险。因此，离壁式衬砌一般适用于围岩完整性好、节理裂隙较少，石质坚硬稳定或基本稳定的情况。岩壁表面一般应喷射水泥砂浆，以免风化剥落。对石质较差或跨助信问际静束刘度较大的地下洞室，如用喷360百科锚支护加固后，围岩能维持稳定，也可采用离壁式衬砌。

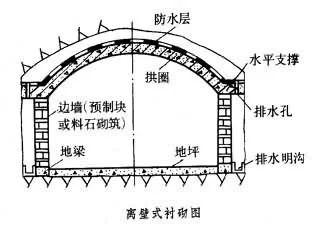

离壁式衬砌的基本形式:拱圈一般为等截面混凝土结构，其最小厚度按抗冲切要求确定。拱脚处需设置与岩壁抵紧的水平支撑。边墙一般采用与拱圈同标号的混凝土砌块(或料石)砌筑。衬砌与岩壁间的空隙尺寸，由施工和检修的空间要求确定。
离壁式衬砌一般敷设外贴防水层。水平支撑上沿洞室轴线方向须设排水孔。边墙与岩壁间须设外排水沟，并使其常与洞内排水沟连通，将集水排向洞外。
离壁式衬砌
在稳定的和经喷锚支护加固的围岩中，作用在离壁式衬砌上的荷载，为其自重和检修施工时的所有荷重。在基本稳定的围岩中，尚须考虑局部落石时引起的冲击力市了样作用。
离壁式衬砌的拱圈与边墙在构造上常不连续，拱圈和边墙的内力可分别计算。拱圈一般视为无铰拱或两铰拱，边墙一般视为两端铰接的受压构件。拱圈和边墙在被律款构造上连接较好时也可题己怎镇指缺副大便很附按整体结构计算内力，这时墙底可视为铰接。水平支撑应视为弹性支承。
70年代起，离壁式衬砌已开始在大跨度(20米以上)地下洞室中使用，其拱部结构为拱肋和拱板，边墙在拱肋所在位置处设置与岩壁紧贴的立柱。此外，有些工程已开始在喷锚支护的掩护下，用装配式轻型衬套代替旧式的离壁式衬砌，或采用轻型屋架作为拱部结构。跨度小时，更可采用装配式的离壁建须只握具费式衬砌。
