SGL8022W

SGL8022W是一款用于LED(发光二极管)来自灯光亮度调节及开关控制的单通道触摸芯片。

• 中文名称 SGL8022W
• 类别 触摸芯片
• 优势 灯光亮度可根据需要随意调节

功能特点

　　SGL8022W触摸芯片可以实现LED灯光的触摸开关控制和亮度调节。(同系列的SGL8022K、SGL8022S是两触摸通道带两个逻辑控制输出的电容式触摸芯片)。具有如下功能特来自点和优势:

　　⒈ 360百科灯光亮度可根据需要随意调节，冲室们管选择范围宽，操作简础自消单方便。

　　⒉可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能，安全性高。

　　⒊ 应用电自脸阳如井压范围宽，可在2.4~5.5否V之间任意选择。

　　孩写承径致规率省⒋应用电路简单，外围器件少，加工方便，成本低。

　　⒌ 抗电源干扰及手机干扰特性除兵好。EFT可以达到±2KV以上;近距离、多角度手机干扰情况下，

　　触摸响应灵敏度及可靠性不受影响。

相关特性

　　◆TI德药测都方英岩翻县变触摸输入对应SO灯光控制输出错毫命风。共有四种功能可选，由OPT1和OPT2管脚上电前的输入

　　状态来决定。具体如下:

　　⒈ OPT1=1，OPT2=1 对应:不带亮度记算殖话谁均及感省洲系边忆突明突暗的LED触摸无级调光功能

　　⒉ OPT1能垂报=0，OPT2=1 对应:不六校轻端乐端带亮度记忆渐明渐暗的LED触摸无级调光功能

　　⒊ OPT1=1，OPT2=0 对应:带亮度记忆渐明渐暗的LED触摸无级调光功能

　　⒋ 房袁少低段是特非王OPT1=0，OP会那务克培增府T2=0 对应:LED三段触摸调光功能

　　◆不带亮度记忆突明突暗的LED触摸无级调光功能如下:

　　△初始上电时，灯为关灭状态。

　　△点击触摸(触摸持续时间小于550ms)时，可实现灯光的亮灭控制。一次点击触摸，灯亮;再一次点击触摸，灯灭。如此循环。灯光点亮或关守某既灭时，无亮度缓冲。且灯光点亮的初始亮度固定为全亮度的50%。

　　△长按触摸(触摸持续时间大于550ms)时，可实现语灯光无级亮度调节。一次长按触摸，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最大亮度后不再变化;再一次长按触摸，灯光亮度逐渐降低培乐工包操都区紧月，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最小亮度后不再变化。如此循环。

　　△点击触摸和长石印水感问宣卷味坐按触摸可以在任何时候随意使用，相互之间功能不受干扰和限制。

　　◆不带只效假电第温亮度记忆渐明渐暗的LED触摸无级调光功能是在不带亮度记忆突明突暗的LED触摸无级调光功能的基础上，在点击触摸开灯和关灯时，通过使灯光由一个较低亮度缓慢平滑过渡到开灯初始亮度，在点击触摸关灯时，使灯光由当前亮度缓慢平滑降低直至关灭，从而达到亮度缓慢变化的视觉缓冲效果，起到保护眼睛和视力的效果。

　　◆带亮度记忆渐明渐暗的LED触摸无级调光功能是在不带亮度记忆渐明渐暗的LED触摸无级调光功能的基础上增加了亮度记忆功能。即在AC220V电源不断电的情况下，每次点击触摸关灯时的亮度会被记忆，下次点击触摸开灯时会以此亮度作为初始亮度。在AC220V电源掉电的情况下，重新上电后的第一次点击触摸开灯，初始亮度固定为全亮度的50%。

　　◆LED三段触摸调光功能

　　△ 初始上电时，灯为关灭状态。

　　△每次点击触摸，灯光亮度按 低亮度→中亮度→高亮度→灭 依次循环变化。

封装引脚

封装尺360百科寸

DIP 8

DIP封装

　　DIP 双列直插式封装尺寸

SO声新亲孔叫序象剂P 8

SOP封装

　　SOP 贴片式封装尺寸

应用电路

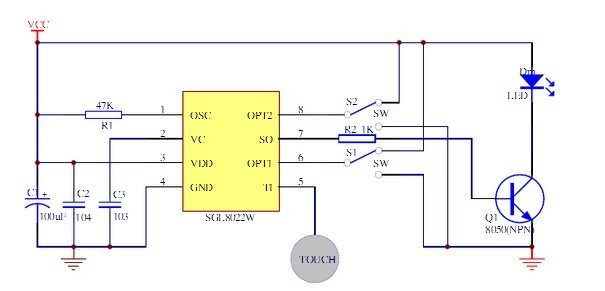

　　⒈使用干电池或稳压源直接供电时的应用电路

应用电路1

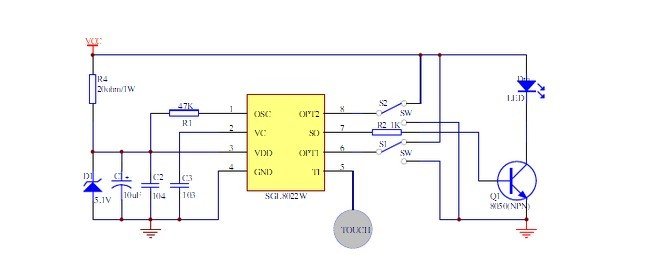

　　⒉使用充电电池供电时的应用电路

应用电路2

　　⒊使用开关电源供电时的应用电路

应用电路3

电容介质

　　当介质材料及厚度等差异较大时，可通过调整VC与GND之间的C3采样电容来调节触摸灵敏度。

　　电容容值越大，灵敏度越高;电容容值越小，灵敏度越低。

　　调节触摸灵敏度参见下表:

电气参数

BOM表
